在很多电力电子系统中，工程师经常会提到两种信号：AC信号和DC信号。
从概念上看，这两个词似乎很简单，但在实际工程中，它们的特性、处理方式以及应用场景却完全不同。理解AC和DC的区别，是学习电源、电机驱动、储能系统等电力电子技术的基础。

DC信号的特点

DC是“Direct Current”的缩写，也就是直流信号。

直流信号最典型的特征是：
电压或电流的方向保持不变，并且数值相对稳定。

例如在一个理想的直流电源中，电压会一直保持在某个固定值，比如12V、24V或者48V。电流也会按照固定方向流动，不会周期性反向。

在工程系统中，很多设备都是建立在直流电源基础上的，比如：

• 电池系统

  ：电动车电池、储能电池本质上都是直流输出

• 直流母线

  ：很多电力电子系统都会先形成稳定的DC Bus

• 电源模块

  ：服务器、电源适配器等内部也通常是直流供电

直流信号的优势在于稳定性好、控制简单、能量存储方便，因此在电子设备内部非常常见。

AC信号的特点

AC是“Alternating Current”的缩写，也就是交流信号。

与直流信号不同，交流信号最大的特点是：

电压和电流会随着时间周期性变化，并且方向会不断改变。

最典型的例子就是电网电压。
例如在很多地区，电网是 50Hz 的交流电，意味着电压每秒会变化50个周期，电流方向也会不断正负交替。

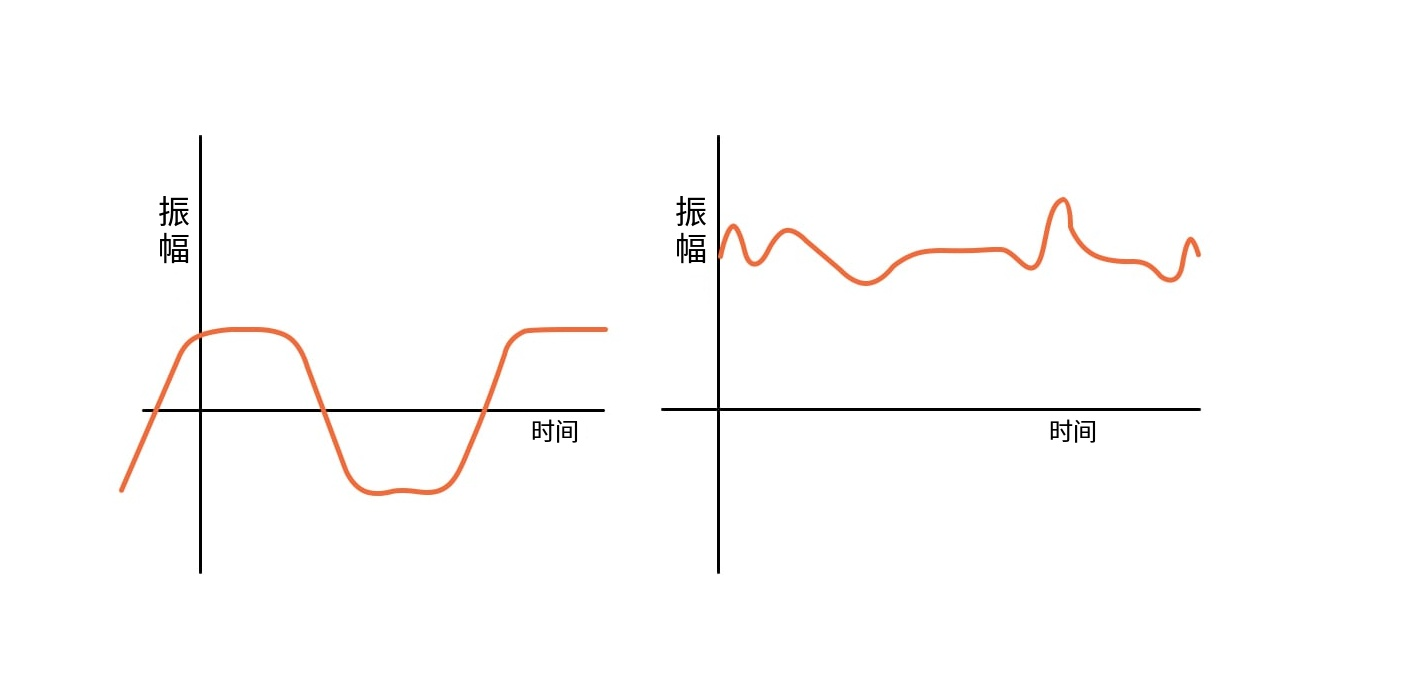

从波形上看，交流信号通常表现为正弦波形，但在电力电子系统中，也可能出现：

• PWM调制波形
• 方波
• 近似正弦波

在实际应用中，常见的交流系统包括：

• 电网供电系统

• 电机驱动系统

• 逆变器输出电压

交流信号的优势是适合远距离输电，并且可以通过变压器方便地改变电压等级，这也是为什么电网采用交流系统的原因。

AC与DC在电力电子中的关系

在现代电力电子系统中，AC和DC并不是完全独立存在的，它们往往会通过电路不断进行转换。

一个典型的能量转换路径通常是：

AC → DC → AC

例如在很多设备中：

1. 电网AC输入


   设备从电网获取交流电。

2. 整流变成DC


   通过整流电路将交流电转换成直流电，并形成稳定的直流母线。

3. 逆变输出AC


   再通过逆变器将直流电重新转换为交流电，用于驱动电机或输出电能。

这种结构在很多系统中都能看到，比如：

• 新能源汽车电驱系统
• 光伏逆变器
• 储能系统
• 变频器

可以说，电力电子技术的核心之一，就是实现AC和DC之间的高效转换。

总结

简单来说：

• DC信号

  ：电压和电流方向固定，数值相对稳定

• AC信号

  ：电压和电流会周期性变化，方向不断交替

在现代电力电子系统中，两者往往通过整流和逆变电路相互转换，从而满足不同设备和应用场景的需求。

理解AC与DC的区别，不仅有助于理解电源系统的工作方式，也能帮助工程师更好地分析电力电子设备的整体架构。
