BMS电池电流检测方案设计与实现——高压电池管理系统中的电流测量方法

在电池管理系统（BMS）中，电流检测是实现电池保护、SOC估算和能量管理的关键环节。

准确的电流测量不仅影响系统安全性，还直接关系到电池寿命与整车性能。本文将介绍BMS系统中常见的电流检测结构，并分析不同检测方案的优缺点，同时给出工程设计中的关键注意事项。

---

1 BMS系统中的电流检测需求

在新能源设备中，BMS需要实时监测电池组的工作状态，其中最核心的参数包括：

电池电压

电池温度

电池电流

电流检测主要用于实现以下功能：

（1） 电池充放电管理

BMS通过检测电流判断电池是处于：

充电状态

放电状态

待机状态

（2） 电池保护

当检测到异常电流时，系统需要快速响应，例如：

过流保护

短路保护

（3） SOC计算

SOC（State of Charge）通常通过库仑计数法计算：

SOC = ∫ I dt

因此电流测量精度会直接影响SOC计算结果。

---

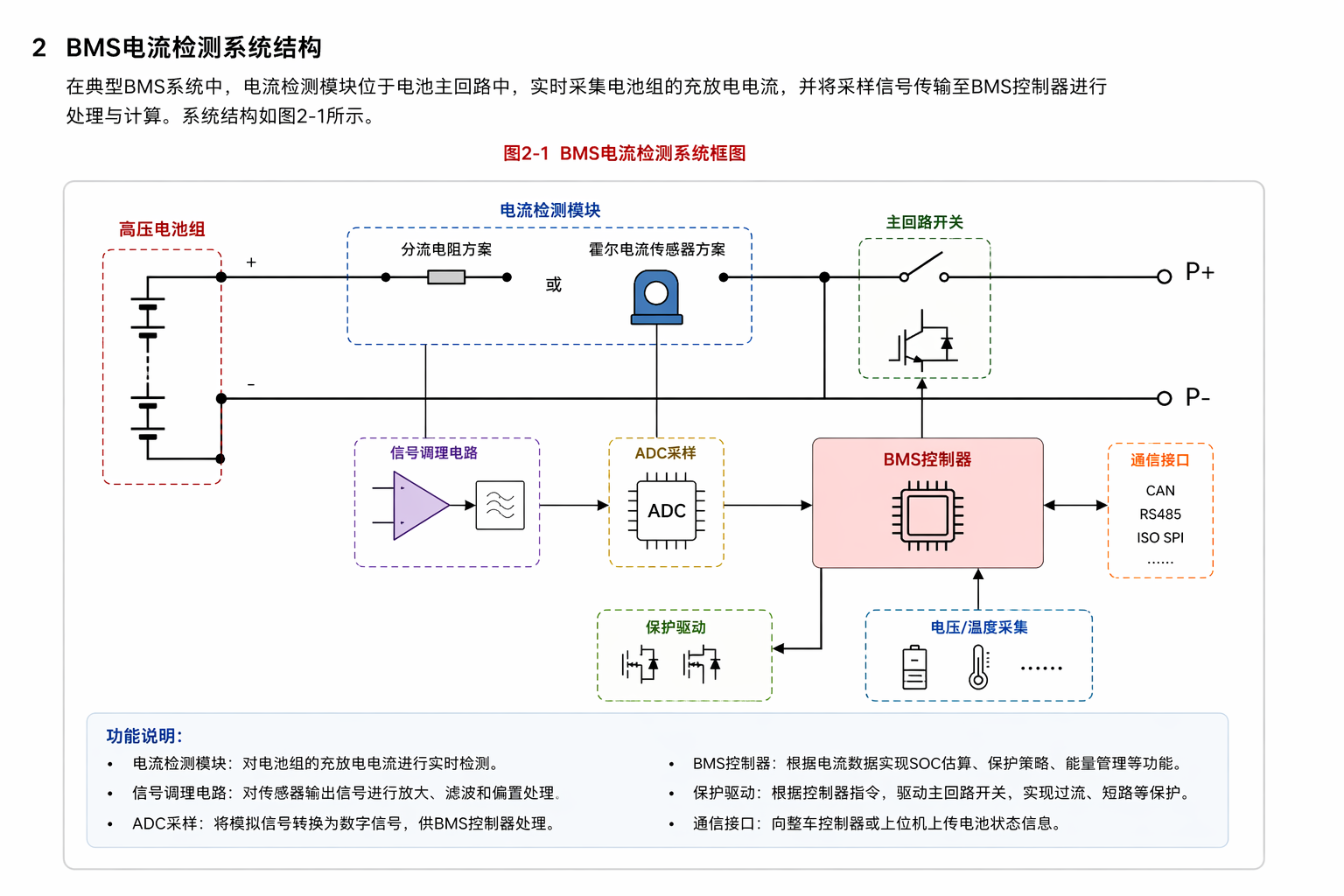

2 BMS电流检测系统结构

在典型BMS系统中，电流检测模块位于电池主回路中，用于实时采集电池组充放电电流，并将信号送入控制器进行计算与保护决策。

电流检测模块可以采用分流电阻或霍尔电流传感器方案。采样信号经过信号调理后进入ADC，由BMS控制器完成SOC计算与保护逻辑控制。

---

3 常见电流检测方案

在BMS设计中，常见电流检测方式主要包括两种。

---

3.1 分流电阻检测

分流电阻是最传统的电流检测方法。

其原理为：

通过测量电阻两端的电压降，计算电流大小。

公式：

I = V / R

优点

成本低

结构简单

测量精度高

缺点

无隔离

功率损耗较大

高压系统设计复杂

因此在高压电池系统中，分流电阻往往需要配合隔离放大器使用。

---

3.2 霍尔电流传感器

霍尔电流传感器利用磁场检测电流。

当电流流过导体时，会产生磁场，霍尔元件可以检测该磁场并转换为电压信号。

优点

天然电气隔离

功耗低

支持大电流检测

缺点

精度略低于分流器

成本较高

但在高压BMS系统中，霍尔方案越来越常见。

---

4 BMS电流检测设计要点

在设计BMS电流检测电路时，需要重点关注以下几个参数。

---

4.1 测量范围

电池系统需要覆盖：

小电流待机

大电流放电

例如：

10A ～ 500A

因此电流检测器件需要具备较大的动态范围。

---

4.2 测量精度

SOC计算通常要求：

电流测量误差 < 1%

影响精度的因素包括：

传感器误差

温度漂移

ADC精度

---

4.3 带宽

在电机驱动或快速充放电场景中，电流变化速度较快。

电流传感器带宽通常需要达到：

20kHz ～ 100kHz

---

4.4 隔离能力

高压电池系统电压通常为：

400V

800V

因此电流检测方案必须具备良好的电气隔离能力。

---

5 BMS电流检测的发展趋势

随着新能源系统的发展，BMS电流检测技术也在不断演进。

主要趋势包括：

更高精度

用于提升SOC计算准确性。

更高集成度

电流检测 + ADC + 隔离一体化。

更小体积

适合汽车和储能系统。

---

6 总结

电流检测是BMS系统中最核心的测量环节之一。

目前工程上常见的方案包括：

分流电阻检测

霍尔电流传感器检测

其中分流器方案适用于低成本设计，而霍尔传感器方案更适合高压隔离系统。

在实际设计中，需要根据系统电压、电流范围以及精度需求选择合适的电流检测方案。
