新能源汽车BMS电流检测方案解析

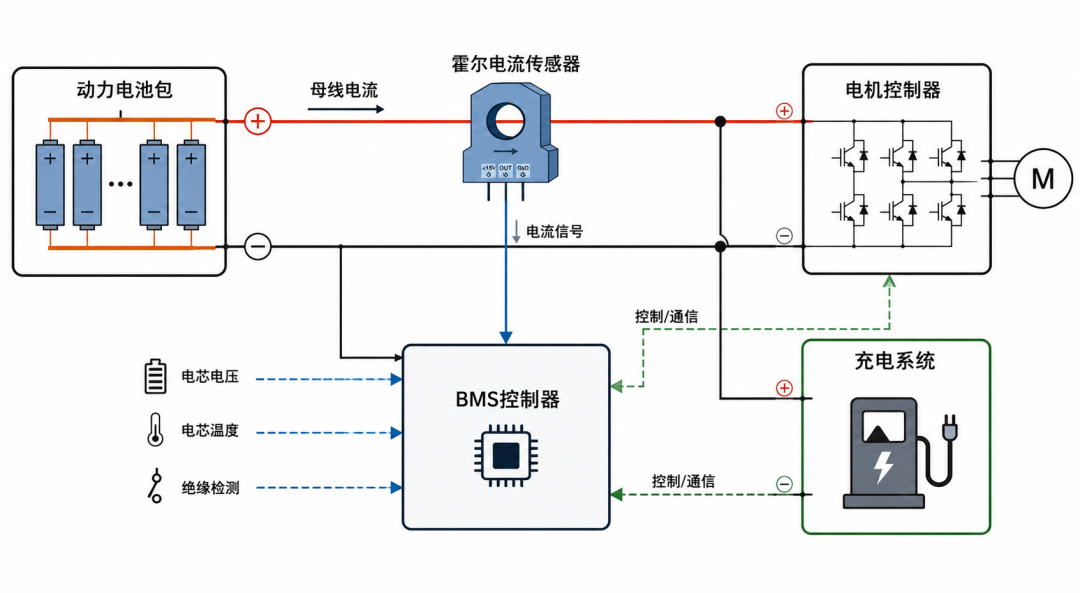

一、BMS为什么需要可靠的电流测量
动力电池BMS需要获取充放电电流,用于SOC估算、功率管理、故障诊断及保护配合。测量要求应按电池系统架构、工作电压、电流波形、算法与保护目标确定,不能仅凭“新能源汽车”这一应用名称指定统一精度或量程。
在库仑积分环节,电流零点偏差可能随积分时间累积,增益误差会影响累计电量。但SOC估算还受初始SOC、可用容量、充放电效率、时间基准、温度及模型修正等影响,电流测量误差百分比不能直接当作SOC误差百分比。
二、先区分系统现象与测量原因
SOC逐渐偏离:核对零点、增益、积分时钟、容量设定、休眠与唤醒期间的电流处理,并与独立参考测量比较,不能只归因于传感器。
功率控制抖动或保护误触发:检查真实电流变化、噪声、采样时序、带宽、延迟、滤波、阈值及软件逻辑;测量链路与保护链路的要求可能不同。
局部温升或热后误差:核对一次导体、分流器、母排、焊点与连接电阻,以及实际载流、冷却和环境条件。霍尔方案也可能存在一次导体损耗与自热,并非无损耗。
高压侧安全问题:按系统工作电压、绝缘架构与适用要求核对测量、供电和通信的隔离边界;不能仅凭测量原理或短时耐压值判定整机安全。
三、比较技术路线,不按电流大小直接下结论
分流器方案:通过电阻压降测量电流。需要评估I²R损耗、阻值温漂、开尔文连接、放大或转换链路及共模条件。分流器本身不提供电气隔离,但可以配合隔离放大器、隔离调制器或隔离通信架构;不能将其笼统排除在高压BMS方案之外。
霍尔方案:通过磁场测量电流,可用于交直流检测。穿孔式与集成一次导体等结构的安装、损耗和绝缘条件不同,应分别核对零点、温漂、带宽、过载恢复及外部磁场影响。非接触的磁场感测不等于整个器件无需电气连接,也不自动保证隔离合规。
磁通门等磁测量方案:可作为候选路线之一,需结合实际误差、功耗、动态性能、尺寸、成本及启动行为评估。不存在仅凭行业名称、电流大小或测量原理就能确定的统一最优方案。
四、把系统要求分配给测量链路
量程与热条件:列出充电、放电、待机最小电流、峰值及持续时间,分别核对可测量范围、持续载流、过载能力和恢复。
误差预算:在关键电流点、温度与运行状态下核对零点、增益、线性度、噪声及采样链路误差,区分典型值与保证限值、相对读数与相对满量程误差。
动态与接口:核对采样速率、带宽、延迟、抗混叠、滤波、供电、输出、ADC范围、诊断与异常输出;不能用单项响应时间替代系统保护时序验证。
绝缘与环境:按工作电压、绝缘类型、过电压条件、爬电距离和电气间隙及适用标准核对,并考虑温度、振动、湿度和实际安装。
汽车项目适用性:按客户要求核对完整型号的汽车级资格、可靠性、质量与供货资料。工业级温度范围不等于汽车级资格,汽车级器件资格也不等同于整机功能安全符合性。
五、工程实施与验证边界
先记录原方案或参考测量的基线,再按预先确定的验收条件验证候选方案。应覆盖零点与小电流、充放电关键点、温度与自热、启动和休眠唤醒、动态与过载恢复、抗扰及故障输出。高压与故障工况测试应由具备条件的人员按批准的安全流程实施。
用于安全相关功能时,还需依据系统安全目标分配检测、诊断和保护要求,并按适用流程完成验证。普通电流测量器件不能单独代表一项完整安全保护功能。
本文是方案评估方法,不宣称任何未列明完整型号的韦克威器件已经获得汽车级资格、通过BMS项目验证或满足功能安全要求。具体候选型号及资料需按项目确认。
可先用项目需求清单整理输入,再参考霍尔电流传感器参数核对指南比较候选方案。尚未落实的型号、参数与证据请标注“待确认”。
