摘要

随着储能PCS、工业逆变器、电机驱动以及船舶直流配电系统向高功率密度方向发展，系统内部的PWM开关频率、大电流母线、电机驱动器以及高速通讯系统正在形成更加复杂的电磁环境。

很多工程师在项目开发阶段都会遇到类似问题：

• 实验室测试正常• 客户现场ADC开始跳动• 电流检测出现漂移• PWM开关干扰控制系统• 满载后测量误差明显增大• CAN通讯偶发异常

这些问题在高压、高频、大电流系统中尤为明显。

大量现场案例表明，问题来源很多时候并非算法错误，也并非器件本身损坏，而是系统EMC结构、电流检测架构、PCB布局以及共模噪声路径设计不合理导致。

本文将结合逆变器、电机驱动、船舶电源以及工业配电系统中的典型工程问题，对EMI形成机制、电流检测稳定性以及系统EMC设计方法进行分析，并讨论隔离式霍尔电流传感器在高功率系统中的工程应用。

第一章为什么实验室正常，现场却容易出现EMC问题

在实验室环境中，系统通常具备以下特点：

• 电源环境稳定• 接线距离较短• 负载较简单• 接地结构单一• 外部干扰较少

因此系统测试时通常表现为：

• ADC采样稳定• 电流波形平滑• CAN通讯正常• 电流零漂较小

但当系统进入实际现场后，工作环境会发生明显变化。

例如：

• 电机频繁启停• 大功率MOSFET/IGBT高速开关• 多设备共地• 长线束连接• 大电流母线动态变化• 多路DC/DC同时工作

这些因素会使系统内部形成复杂的：

• 共模干扰• 差模干扰• 高频辐射• 地回流噪声• 开关瞬态尖峰

最终影响控制系统稳定性。

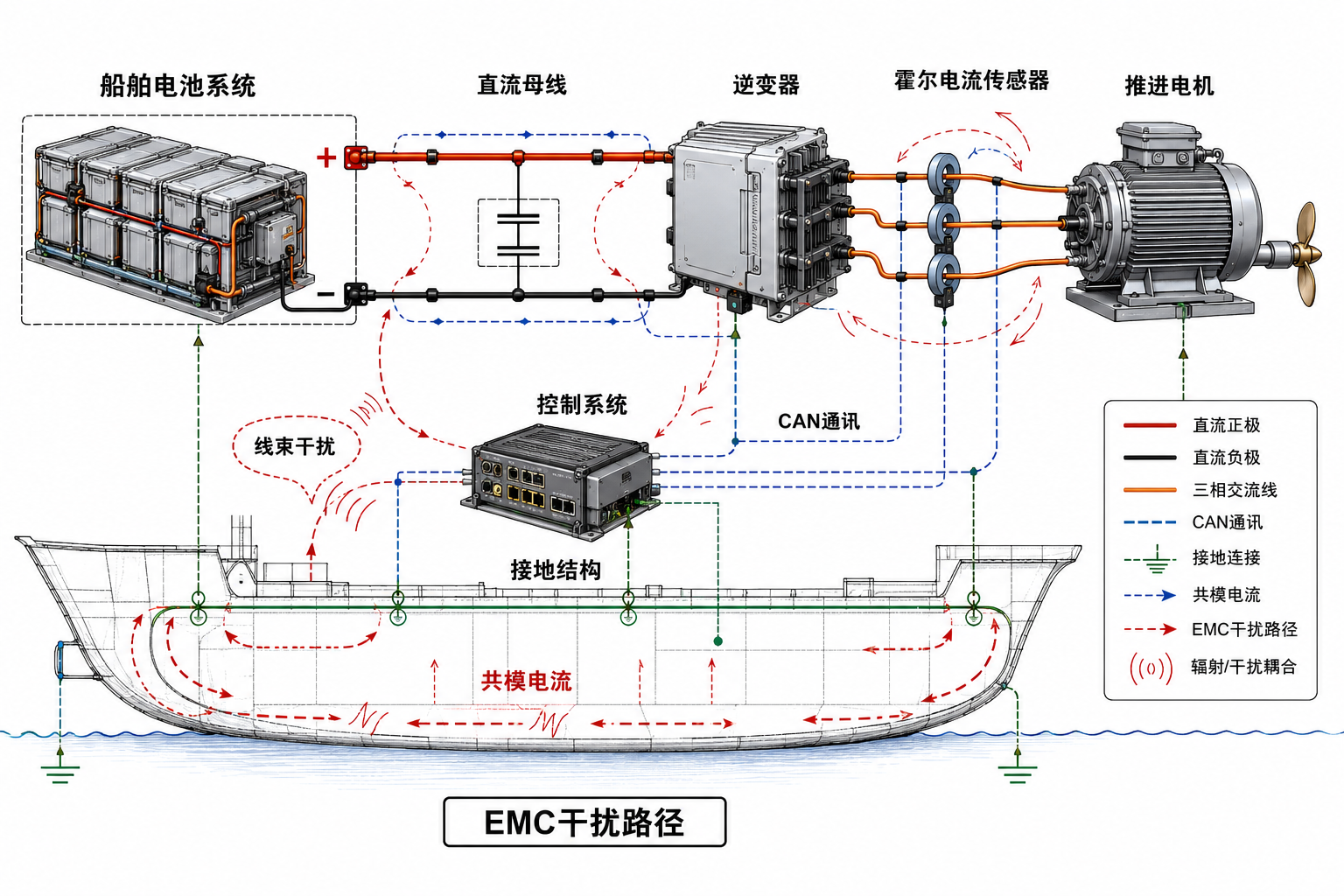

在船舶配电系统中，这类问题会更加明显。

由于：

• 电缆长度较长• 金属结构复杂• 多设备共享母线• 电机类负载较多

系统内部往往更容易形成复杂的高频干扰回路。

因此很多产品在实验室通过测试后，进入现场却出现：

• ADC误采样• 控制器误保护• 电流零漂• 通讯异常• 电流检测失真

第二章PWM开关为什么会影响电流检测稳定性

在逆变器、电机驱动以及DC-DC系统中，PWM功率器件会持续进行高速开关。

MOSFET或IGBT在开关过程中会产生：

• 高 dv/dt• 高 di/dt• 高频谐波• 瞬态尖峰电压

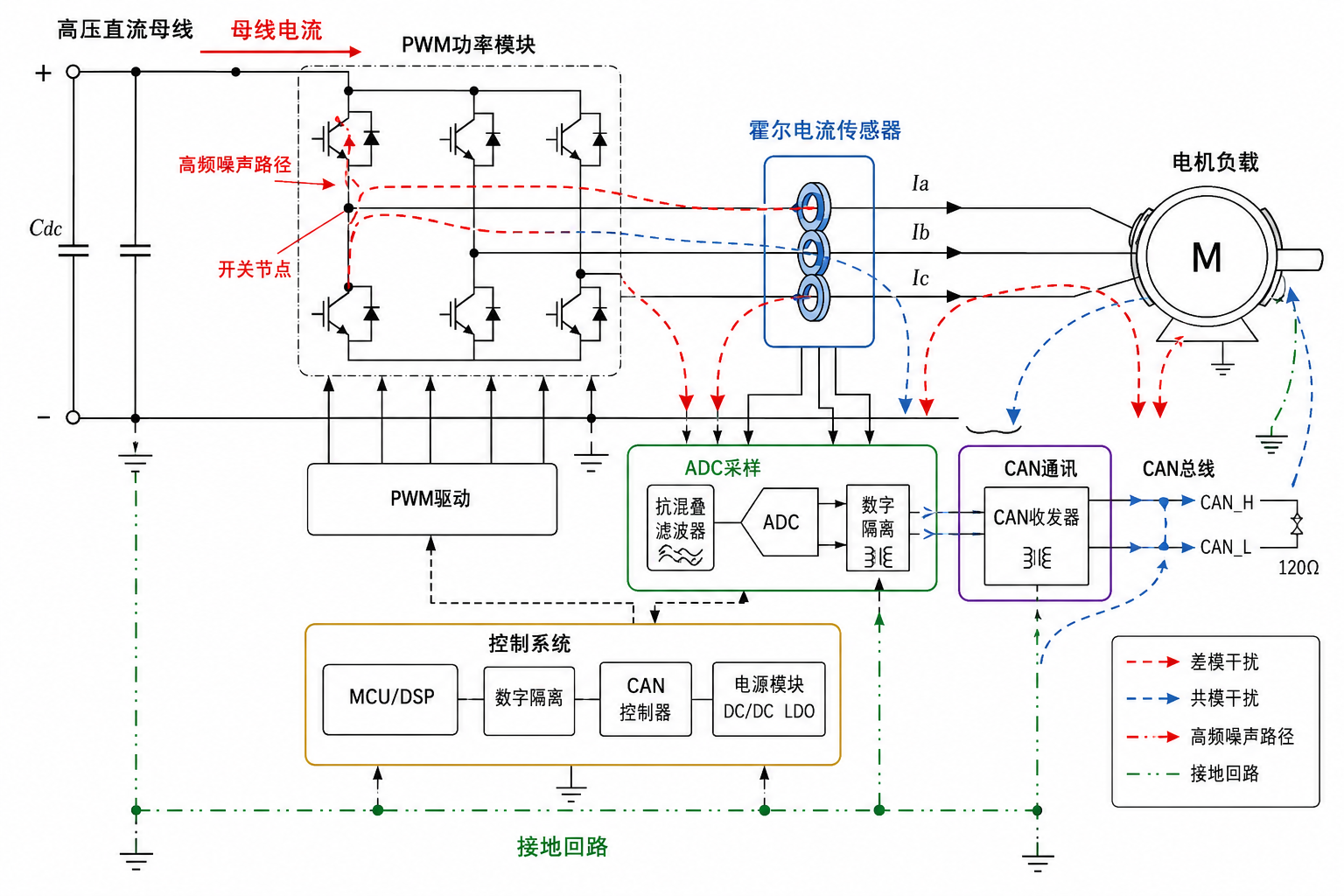

这些高速变化的能量会通过：

• PCB寄生电容• 线束耦合• 接地回路• 电源回路• 空间辐射

进入ADC采样系统。

PWM开关边沿越快，系统EMI通常越严重。

在大功率系统中，即使PCB布局存在很小的寄生参数，也可能导致明显干扰。

典型表现包括：

• ADC采样毛刺• 电流波形抖动• PWM同步噪声• 电流零点漂移• 满载误差增加

特别是在：

• 高频SiC系统• GaN系统• 高压逆变器

中更加明显。

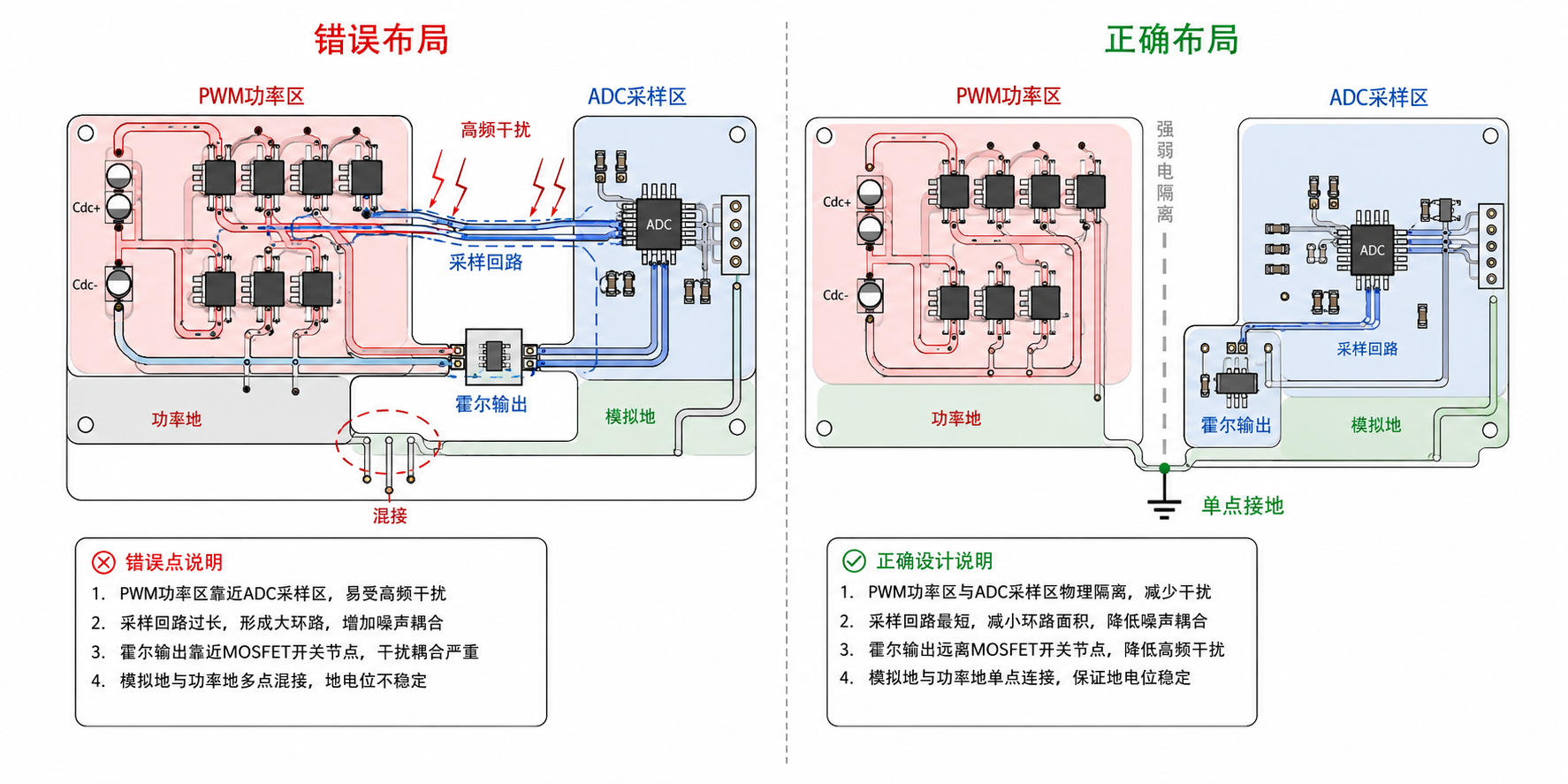

第三章 PCB布局为什么会导致ADC跳动

在很多现场案例中，ADC跳动并不是ADC本身问题，而是PCB布局导致。

常见错误包括：

强弱电混布

高压PWM区域与模拟采样区域距离过近。

导致：

• 高频磁场直接耦合• ADC输入被污染

电流采样回路过长

采样线形成天线效应。

容易接收：

• 开关噪声• 共模干扰• 高频辐射

模拟地与功率地混接

大电流回流经过ADC参考地。

导致：

• 地电位波动• ADC基准漂移

霍尔输出线靠近功率器件

尤其靠近：

• MOSFET• IGBT• 变压器• 母线铜排

容易产生磁场耦合。

理想PCB结构通常需要满足：

• 采样回路最短• 模拟地单点连接• 功率回路闭环面积最小• ADC参考地独立• 高频开关区与采样区隔离

第四章为什么差分输出结构更适合工业现场

在复杂工业现场中，单端模拟输出容易受到：

• 地电位差• 共模噪声• 长线干扰

影响。

特别是在：

• 船舶• 储能系统• 工业自动化

等场景中，控制器与功率部分通常距离较远。

此时单端输出结构容易出现：

• 电压偏移• ADC误差• 高频噪声叠加

而差分输出结构能够有效抑制共模噪声。

因此：

• CAN通讯• RS485• 工业差分ADC

广泛采用差分结构。

在高EMI环境中，差分输出电流检测通常具备更好的：

• 长线稳定性• 抗干扰能力• 温漂一致性

第五章大电流系统为什么更容易出现测量误差

随着系统功率提升，母线电流可能达到：

• 100A• 300A• 500A• 甚至更高

大电流系统中的问题不仅来自EMI。

还包括：

• 铜排温升• 磁场耦合• PCB热漂移• 分流器热变化• 地回流变化

当大电流持续工作时，即使毫欧级电阻也会产生明显热量。

温升进一步导致：

• 电阻漂移• ADC误差• 长期稳定性下降

因此在：

• 高压DC• 储能PCS• 电机驱动• 船舶配电

中，越来越多系统开始采用隔离式霍尔电流检测方案。

第六章霍尔电流传感器在工业配电系统中的应用

隔离式霍尔电流传感器的主要优势包括：

• 原边与控制系统隔离• 不破坏母线结构• 支持大电流检测• 共模干扰影响较小• 功耗较低• 适合高压系统

在以下系统中已经广泛应用：

光伏逆变器

用于：

• 母线电流检测• MPPT控制• 并网保护

储能PCS

用于：

• 双向电流检测• 电池充放电控制• 功率环控制

电机驱动

用于：

• 相电流检测• FOC控制• 过流保护

船舶电源系统

用于：

• 直流配电监测• 电池管理• 推进系统控制

第七章工程设计建议

对于高EMI工业现场，建议重点关注：

系统结构

• 强弱电隔离• 单点接地• 控制地独立

PCB布局

• 缩小高频回路面积• ADC回路最短• 模拟区远离PWM区

电流检测

• 优先隔离式方案• 长线优先差分输出• 高压系统避免非隔离采样

通讯系统

• CAN增加共模保护• 增加TVS与滤波• 控制线远离功率回路

总结

工业配电系统中的EMC问题，本质上是高频开关系统、电流回路、接地结构以及采样架构之间的综合问题。

随着：

• SiC• GaN• 高压储能• 船舶电气化• 高功率电机驱动

的发展，系统内部的电磁环境正在变得更加复杂。

因此，电流检测系统不仅需要考虑测量精度，更需要关注：

• EMC能力• 温漂稳定性• 隔离能力• PCB实现方式• 系统长期可靠性

在很多高压、高功率工业系统中，隔离式霍尔电流传感器正在成为一种更平衡的工程方案。
