在很多功率电子项目中，工程师会看到数据手册上写着：

• ±1%

• ±0.5%

• 0.1%FS

• 25ppm/℃

• Offset Drift

但真正进入系统设计后，很多人会发现：

“标称精度很好，但系统测出来并不准。”

例如：

• 储能PCS功率计算偏差越来越大

• 电机驱动低电流时误差明显

• BMS SOC计算长期漂移

• 逆变器不同温度下读数不一致

• 大电流准确，小电流误差巨大

很多时候并不是传感器坏了，而是工程师没有真正理解：

“电流传感器精度到底是怎么计算的。”

实际上，电流检测精度并不是一个单独参数，而是多个误差共同叠加的结果。

一、什么是电流传感器精度

最常见的理解是：

“测量值与真实值之间的偏差。”

例如：

真实电流：

100A

传感器输出计算结果：

98A

那么误差为：

2A

精度误差：

2%

公式：

误差(%) = (测量值 - 真实值) ÷ 真实值 × 100%

这是最基础的计算方式。

但在工程系统中，真正影响精度的远不止这一项。

通常包括：

• 零点误差（Offset）

• 增益误差（Gain Error）

• 温漂（Temperature Drift）

• 非线性误差（Linearity）

• 噪声（Noise）

• ADC误差

• PCB干扰

• 电源波动

因此：

系统最终精度 ≠ 传感器标称精度

这是很多工程师最容易忽略的问题。

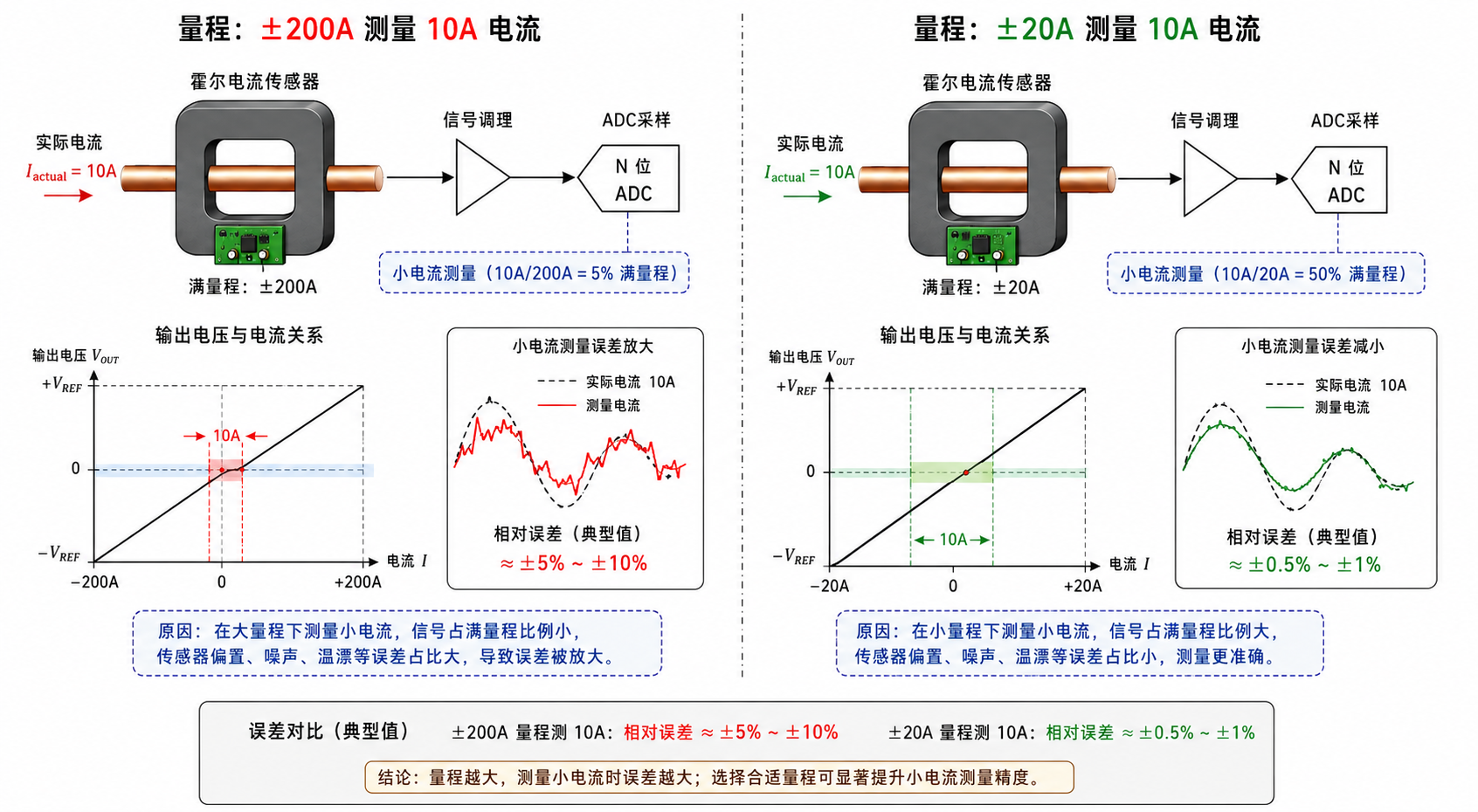

二、为什么低电流时误差更明显

这是实际工程中最常见的问题之一。

例如：

一个 ±200A 的霍尔电流传感器。

数据手册写：

±1%FS（满量程精度）

很多工程师会认为：

“那测量任何电流都是1%误差。”

实际上并不是。

先理解FS（Full Scale）

FS：

满量程。

例如：

±200A 传感器。

满量程：

200A。

如果精度：

±1%FS

意味着：

最大误差：

±2A。

注意：

这个 ±2A 在任何电流下都可能存在。

问题来了

如果测量：

200A

误差：

±2A

相对误差：

1%

但如果测量：

10A

误差还是：

±2A

此时：

相对误差：

20%

所以：

大量程传感器测小电流时，误差会急剧放大。

这也是很多系统：

“小电流不准、大电流正常”的根本原因。

三、工程上必须理解的三种精度定义

1. 满量程精度（%FS）

最常见。

例如：

±1%FS

特点：

误差固定。

无论电流大小。

适合：

• 大电流系统

• 保护类系统

不适合：

• 微小电流测量

2. 读数精度（%Reading）

例如：

±1%Reading

意思：

误差跟随实际测量值变化。

例如：

100A：

误差 ±1A

10A：

误差 ±0.1A

这种方式更适合：

• 精密计量

• 实验设备

• 能量统计

3. Offset（零点误差）

这是霍尔传感器系统中特别重要的一项。

例如：

实际没有电流：

0A

但ADC读取：

0.3A

这就是Offset。

Offset在小电流场景影响尤其严重。

例如：

真实电流：

1A

系统偏移：

0.3A

误差已经达到：

30%

因此：

低电流系统最怕Offset。

四、霍尔电流传感器中的温漂问题

温度变化会导致：

• 霍尔元件灵敏度变化

• 放大器漂移

• 磁芯特性变化

• 基准电压漂移

因此：

同一个电流。

25℃测量正常。

85℃可能已经偏差很大。

温漂如何计算

例如：

Offset Drift：

±1mV/℃

系统温差：

60℃

那么：

漂移：

60mV

如果：

100mV 对应 10A

那么：

60mV：

相当于：

6A漂移。

这也是为什么：

工业系统必须重视温漂。

尤其：

• 储能柜

• 车载环境

• 高温逆变器

• 充电桩

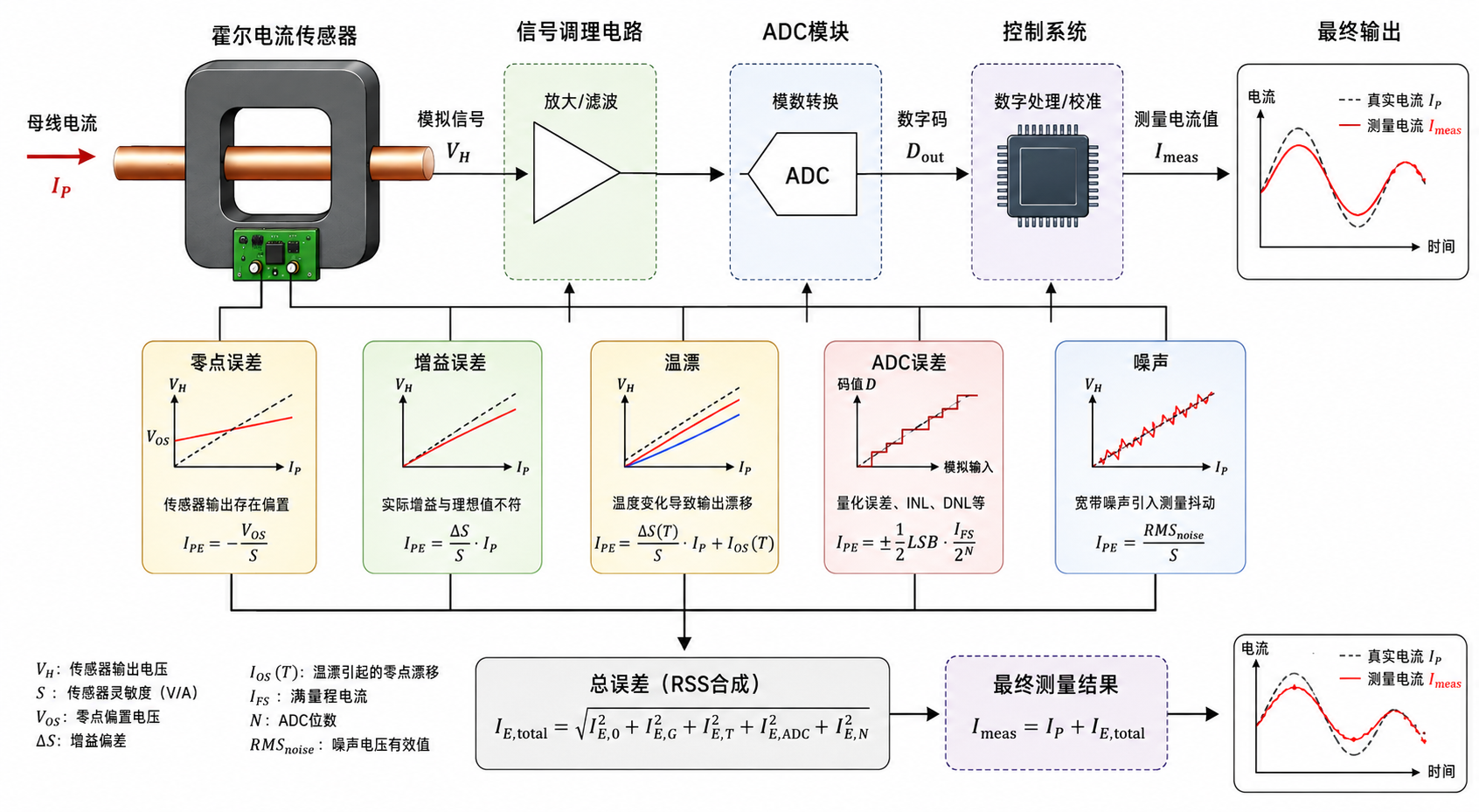

五、如何计算系统总精度

这是工程上最关键的部分。

系统误差通常来自：

很多新工程师会直接：

全部相加。

但工程上更常见的是：

RSS计算法。

RSS（Root Sum Square）法

公式：

总误差 = √(A²+B²+C²...)

例如：

• 传感器：1%

• ADC：0.5%

• 运放：0.2%

则：

总误差：

√(1² + 0.5² + 0.2²)

≈ 1.14%

这比直接相加：

1.7%

更符合实际工程情况。

六、ADC会如何影响电流检测精度

很多工程师只关注传感器。

实际上：

ADC常常才是真正瓶颈。

ADC分辨率问题

例如：

12bit ADC。

量化等级：

4096。

如果：

量程：

0~200A

那么：

每Bit：

约0.049A。

意味着：

理论最小分辨率：

49mA。

如果系统需要：

10mA级检测。

12bit已经不够。

ADC参考电压漂移

例如：

ADC基准：

3.3V

如果电源波动：

±1%

那么采样结果也会变化。

因此：

很多工业系统会使用：

• 高精度Reference

• 独立模拟电源

• 差分采样

来提高稳定性。

七、为什么PCB布局也会影响精度

在高功率系统中：

PCB布局本身就会产生误差。

例如：

• PWM噪声耦合

• 地回流污染

• ADC参考地漂移

• 大电流磁场干扰

尤其在：

SiC MOSFET系统

高dv/dt会通过寄生电容直接污染采样链路。

导致：

• 波形抖动

• ADC跳变

• 误触发保护

因此：

高精度系统不仅是器件问题。

更是系统级EMC设计问题。

八、工程上如何提高电流检测精度

1. 量程不要选过大

避免：

“小电流占满量程太小”。

2. 低电流系统重视Offset

尤其：

• BMS

• 待机功耗检测

• 微电流检测

3. 高压系统优先隔离检测

避免：

共模干扰进入控制系统。

4. 合理设计滤波

避免：

滤波过强导致动态响应变差。

5. ADC与模拟地分离

减少：

PWM噪声污染。

6. 温漂必须做校准

尤其：

工业高温环境。

九、工程中不同应用对精度的要求

不是所有系统都需要“极高精度”。

真正重要的是：

系统控制需求。

例如：

过流保护。

可能：

3%误差完全可接受。

但SOC计算：

长期累计误差会非常明显。

十、霍尔电流传感器在工程系统中的意义

随着：

• 800V高压平台

• 储能系统

• SiC高频逆变器

• 大功率电驱

不断发展。

传统分流方案越来越容易遇到：

• 发热

• 共模干扰

• 隔离困难

• 高压安全

等问题。

因此：

越来越多系统开始采用霍尔电流传感器方案。

其核心优势包括：

• 电气隔离

• 大电流低损耗

• 高压适应能力

• 更适合工业EMC环境

尤其在：

• 光伏逆变器

• 储能PCS

• 电驱系统

• 工业变频器

中，霍尔电流检测已经成为主流方案之一。

十一、总结

很多工程师第一次接触电流传感器时，会简单认为：

“精度就是一个百分比。”

但真正的工程系统中：

电流检测精度实际上是：

• 传感器

• ADC

• PCB

• 电源

• EMC

• 温度

共同决定的结果。

真正优秀的电流检测设计，并不是单纯追求“0.1%精度”。

而是：

在系统成本、EMC、隔离、安全与控制性能之间找到合理平衡。

理解精度的本质，才能真正设计出稳定可靠的功率电子系统。
