在阅读霍尔电流传感器规格书时，工程师经常会看到这样一个参数：

• 20mV/A

• 40mV/A

• 66mV/A

• 100mV/A

规格书通常把它称为：

Sensitivity（灵敏度）

很多工程师会直接使用这个参数进行软件换算，却很少深入思考：

为什么是40mV/A？

为什么不是50mV/A或者200mV/A？

实际上，这个比例转换关系并不是厂家随意设定的，而是由电流测量范围、供电电压、芯片结构以及ADC应用需求共同决定的结果。

理解这一点，对于电流传感器选型、ADC设计以及系统精度分析都有实际价值。

工程师真正测量的其实不是电流

在光伏逆变器、储能PCS、电机驱动、BMS和充电桩系统中，MCU本身无法直接测量电流。

控制器最终看到的其实是：

• 电压信号

• 数字量

因此电流传感器承担的核心任务是：

将大电流转换成小电压。

例如：

20A

可能对应：

3.3V

10A

可能对应：

2.9V

-20A

可能对应：

1.7V

MCU通过ADC采样这些电压值，再换算成实际电流。

因此灵敏度本质上就是：

电流到电压之间的转换比例。

比例转换关系从哪里来？

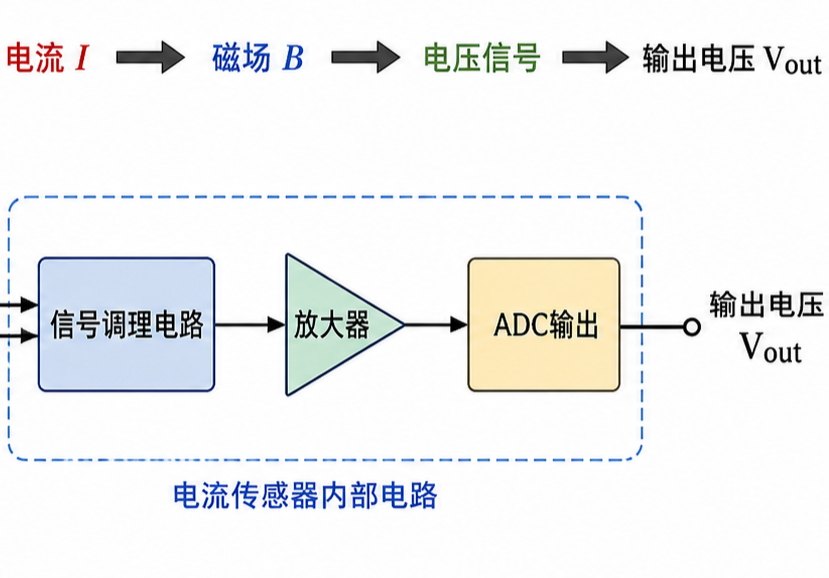

霍尔电流传感器内部实际上经历了三次转换。

第一步：

电流转换成磁场

第二步：

磁场转换成霍尔电压

第三步：

霍尔电压经过放大器转换成输出电压

整个过程可以表示为：

电流 → 磁场 → 霍尔电压 → 放大电压

因此灵敏度最终取决于：

霍尔元件对磁场的响应能力

磁场变化越容易被检测到：

输出信号越大。

磁路设计效率

同样100A电流。

磁芯设计不同。

霍尔元件感受到的磁场强度可能差异很大。

磁路效率越高：

灵敏度越高。

芯片内部放大倍数

霍尔元件原始信号通常只有微伏级或毫伏级。

需要经过内部放大器进行增益放大。

增益越大：

最终灵敏度越高。

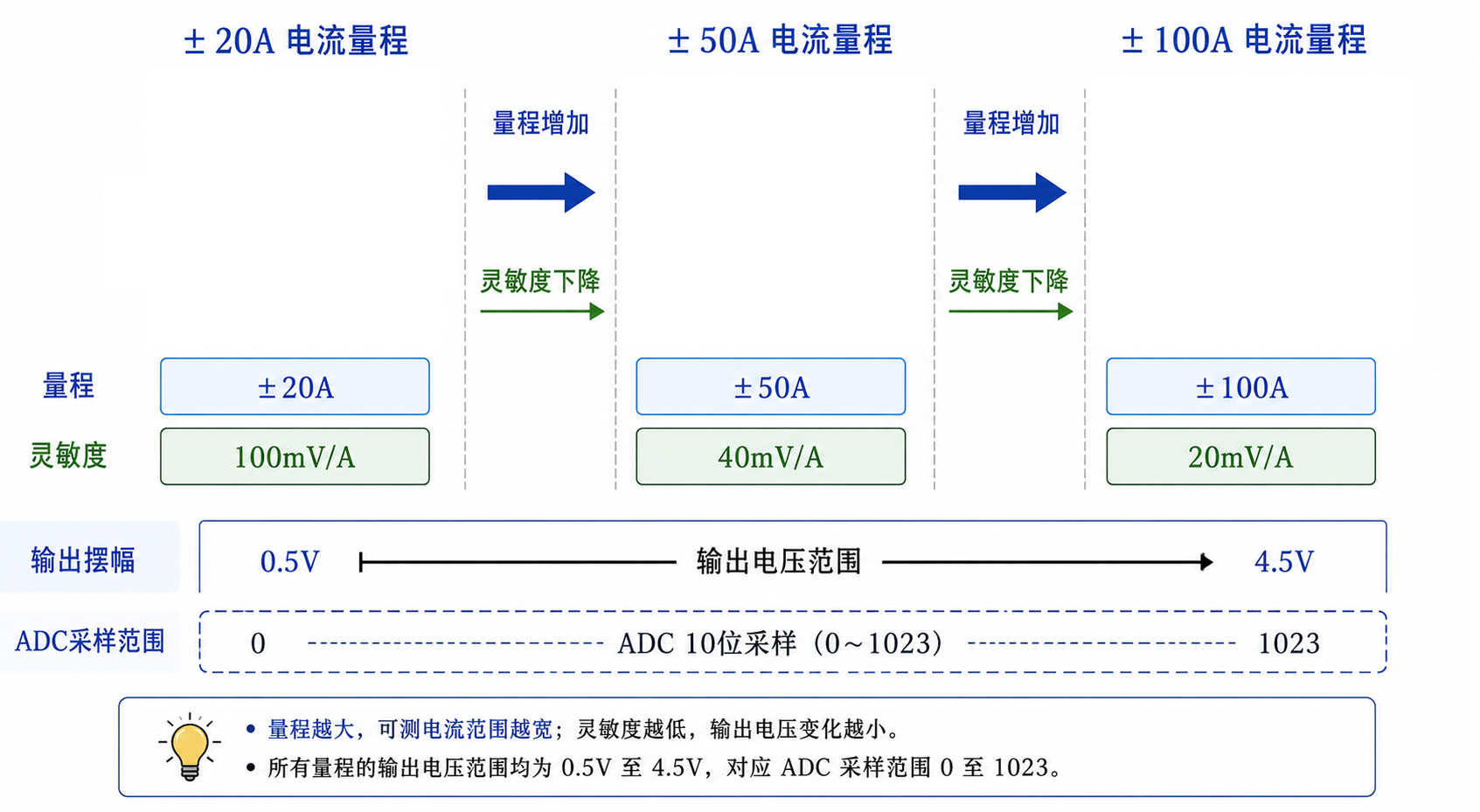

为什么量程越大，灵敏度越低？

这是规格书中最常见但也最容易被忽略的规律。

例如：

原因来自输出电压范围的限制。

假设：

传感器供电：

5V

输出有效范围：

0.5V~4.5V

可利用摆幅：

4V

如果希望测量：

±50A

总量程：

100A

那么：

4V ÷ 100A

≈40mV/A

这时灵敏度大约就是40mV/A。

如果希望测量：

±100A

总量程：

200A

则：

4V ÷ 200A

≈20mV/A

于是灵敏度自然下降。

因此：

量程与灵敏度本质上是一种此消彼长的关系。

为什么不能把灵敏度设计得更高？

很多工程师希望：

灵敏度越高越好。

因为：

ADC更容易分辨变化。

但实际上过高灵敏度会带来新的问题。

例如：

量程：

±50A

灵敏度：

100mV/A

则满量程输出变化：

50A ×100mV

=5V

双向测量需要：

±5V

总摆幅：

10V

而供电只有5V。

显然无法实现。

最终输出会提前饱和。

实际电流还没到额定值。

输出已经顶到电源轨。

系统测量失真。

因此灵敏度设计必须与量程同步匹配。

灵敏度越高，精度一定越高吗？

很多工程师容易混淆：

灵敏度

和

精度

实际上这是两个完全不同的概念。

灵敏度表示：

每1A对应多少输出变化。

精度表示：

输出值与真实值之间的误差。

例如：

A方案：

100mV/A

误差±5%

B方案：

40mV/A

误差±1%

显然：

虽然B方案灵敏度更低。

但测量结果更准确。

因此选型时不能只看mV/A。

还要同时关注：

• 线性度

• 零点漂移

• 温漂

• 总误差

• 带宽

工程设计中应该如何理解灵敏度？

对于实际项目而言：

灵敏度并不是越高越好。

而是要与系统ADC、控制算法和目标量程相匹配。

理想状态应该是：

• 满量程电流能够覆盖实际工况

• 输出不会饱和

• ADC动态范围利用充分

• 温漂可控

• 噪声不会淹没有效信号

因此优秀的电流检测设计并不是单纯追求高灵敏度，而是在量程、精度、动态范围和稳定性之间取得平衡。

这也是为什么在光伏逆变器、储能PCS、电机驱动以及新能源汽车系统中，不同量程的霍尔电流传感器会采用完全不同的灵敏度设计。

从工程角度来看，规格书中的“40mV/A”“20mV/A”并不仅仅是一个换算系数，而是芯片设计者在量程、磁路结构、放大器增益和输出动态范围之间权衡后的结果。
