在光伏逆变器、储能PCS、电机驱动、新能源汽车以及工业电源系统中，很多工程师在选型电流传感器时都会重点关注一个指标——抗干扰能力（EMI Immunity）。

然而在实际项目中，经常会出现这样的情况：

传感器数据手册明确说明具有良好的抗干扰能力，但装机后仍然出现输出抖动、零点漂移、ADC采样异常甚至控制系统误动作。

于是很多人会产生疑问：

既然电流传感器具有抗干扰能力，为什么仍然会受到干扰？

要回答这个问题，首先需要明确一点：

抗干扰能力并不等于对所有干扰完全免疫。

它真正代表的是：

在规定电磁环境和合理应用条件下，传感器能够维持规定精度和稳定性的能力。

理解这一点，对于设计可靠的电流检测系统非常重要。

工程现场最常见的误解

很多客户对于“抗干扰”存在一种潜意识认知：

只要购买了具有抗干扰能力的电流传感器，那么周围存在任何噪声源都不会影响测量结果。

实际上这是不符合电磁学规律的。

举一个简单例子：

在一台储能PCS中：

• DC母线电流达到500A

• SiC MOSFET开关频率达到100kHz

• dv/dt超过50kV/μs

• 功率回路与检测回路距离仅数厘米

此时系统内部本身就是一个强电磁环境。

即使采用性能优异的霍尔电流传感器，依然会受到各种耦合干扰影响。

因为传感器只是整个测量链路中的一个环节。

真正的测量系统还包括：

• 电流传感器

• PCB走线

• ADC

• MCU

• 电源系统

• 接地系统

任何一个环节出现问题，都可能导致最终测量异常。

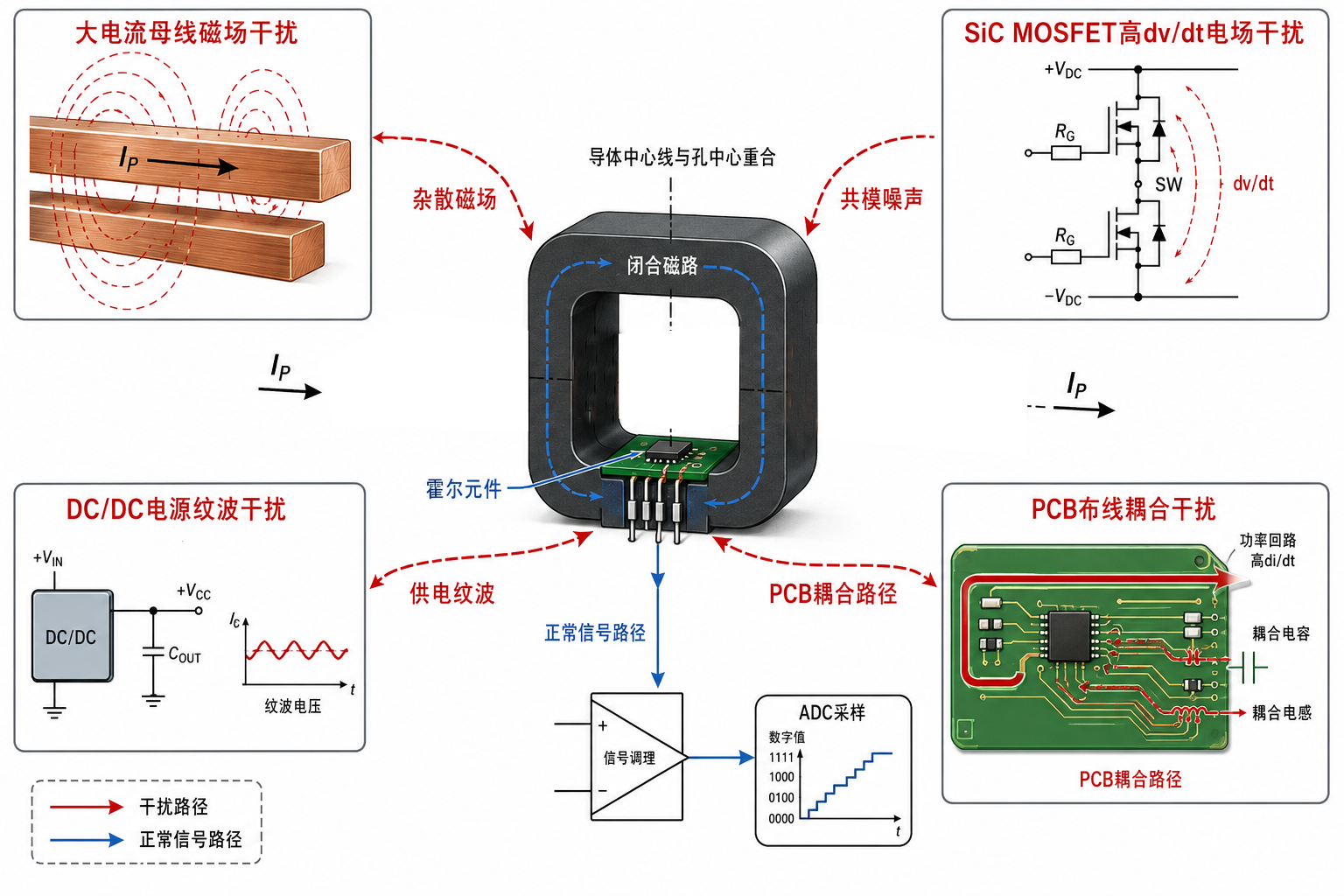

干扰到底是如何进入电流检测系统的？

从工程角度来看，电流检测误差主要来自四种路径。

第一类：磁场耦合干扰

这是霍尔电流传感器最容易被误解的一种情况。

霍尔传感器本质上测量的是磁场。

正常情况下：

被测导体电流产生磁场

↓

磁场通过磁芯聚集

↓

霍尔元件检测磁场

↓

输出电流信息

但如果附近存在额外磁场源：

例如：

• 大电流母线

• 大功率电感

• 电机绕组

• 变压器漏磁场

这些磁场同样可能进入磁路。

结果就是：

传感器测到的不再是单纯的目标电流磁场。

而是：

目标磁场 + 外部杂散磁场

最终导致测量误差。

这也是为什么很多高精度系统要求：

电流传感器与大功率磁性器件保持足够距离。

第二类：电场耦合干扰

在SiC和GaN系统中尤为明显。

例如：

800V母线

100kHz开关频率

50kV/μs以上dv/dt

高速变化电压会形成强电场。

这些电场通过寄生电容耦合到：

• 信号线

• PCB铜箔

• ADC输入端

形成共模噪声。

工程师经常看到的现象包括：

• 输出波形出现尖峰

• ADC读数跳变

• PWM同步位置出现毛刺

此时问题并不是传感器测错了电流。

而是噪声进入了信号链路。

第三类：供电网络干扰

这是现场故障中最常见的问题之一。

很多工程师关注信号线。

却忽略了供电线路。

例如：

传感器工作电压为5V。

当DC/DC模块输出纹波较大时：

5V供电上可能叠加：

• 开关噪声

• 尖峰脉冲

• 地弹噪声

这些噪声会直接进入传感器内部模拟电路。

最终表现为：

• 输出抖动

• 零点漂移

• 精度下降

很多所谓的“抗干扰失效”案例。

最终定位发现根本原因是电源设计问题。

第四类：PCB布局导致的系统干扰

这是最容易被忽视的问题。

例如：

错误布局：

• 霍尔敏感区下方布置功率线

• PWM驱动信号靠近模拟输出

• ADC参考地经过大电流回流路径

• 模拟地与功率地混合

这些都会产生严重的系统误差。

在实际项目中经常出现一种情况：

更换传感器后问题依然存在。

重新布局PCB后问题完全消失。

这说明问题根源并不在传感器本身。

电流传感器的抗干扰能力到底体现在哪里？

很多工程师关心：

既然无法完全免疫干扰，那么抗干扰设计到底有什么意义？

答案是：

提高系统容错能力。

现代霍尔电流传感器通常会采用多种技术降低干扰影响。

例如：

差分检测结构

能够抑制共模噪声。

提高信噪比。

优化磁路设计

减少外部磁场进入敏感区域。

提高抗杂散磁场能力。

内部滤波电路

抑制高频干扰信号。

降低输出噪声。

EMC强化设计

提升对静电、脉冲群以及射频干扰的耐受能力。

这些措施能够显著提高系统稳定性。

但并不意味着可以忽略外部设计。

如何判断问题来自传感器还是系统设计？

工程调试时可以采用一个简单方法。

第一步

关闭功率级。

仅保留传感器供电。

观察输出噪声。

如果噪声很小：

说明传感器本身基本正常。

第二步

开启控制板。

关闭功率器件。

再次观察输出。

如果噪声明显增加：

重点检查数字电路和接地系统。

第三步

开启功率器件。

观察噪声变化。

如果PWM工作时噪声同步出现：

重点检查：

• 布局

• 接地

• 共模耦合

• dv/dt影响

第四步

使用示波器同时观察：

• 传感器输出

• 5V供电

• ADC输入

很多问题都能快速定位。

相比直接更换传感器，这种方法效率更高。

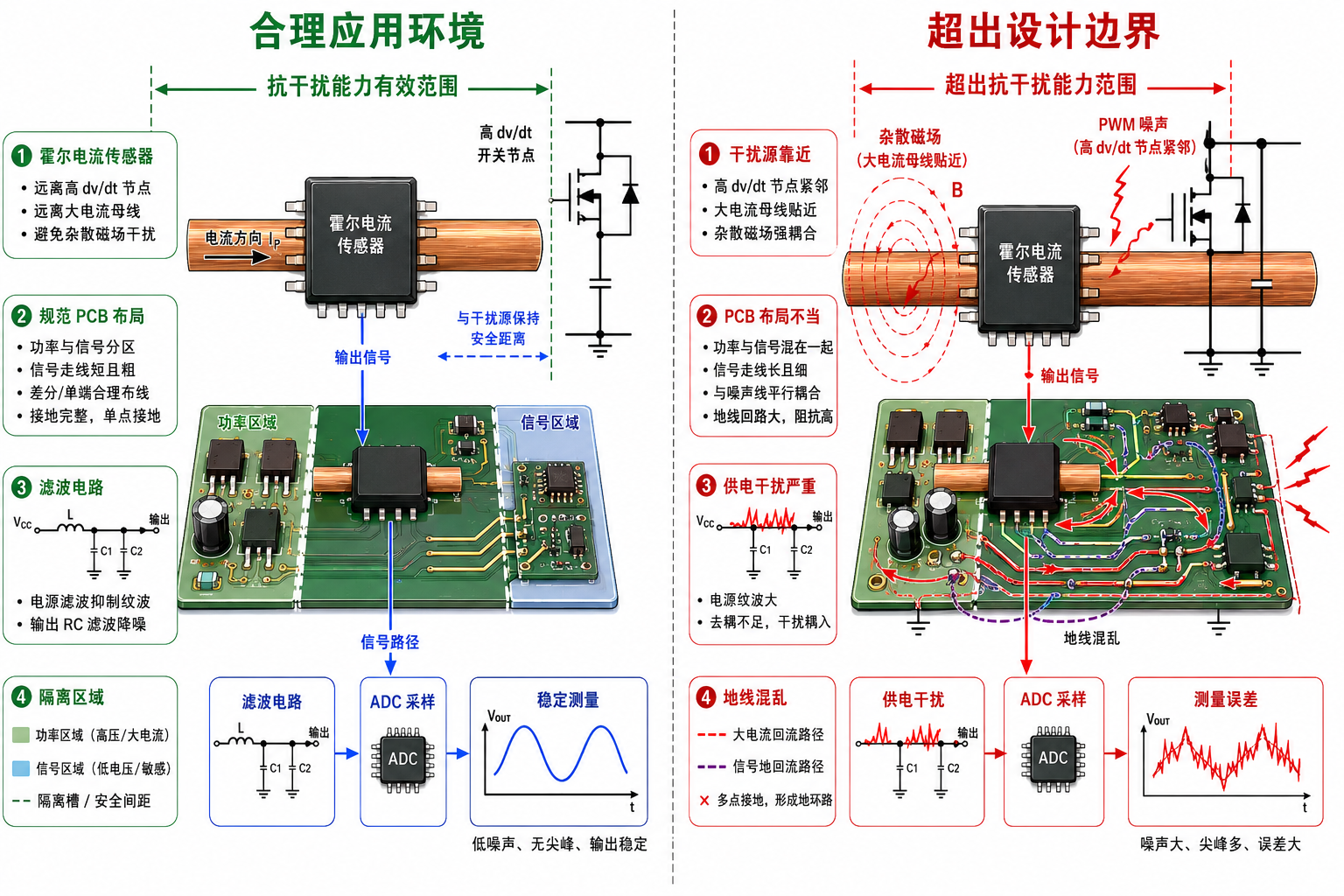

理想的电流检测系统应该是什么样的？

一个可靠的电流检测系统通常同时具备以下特点：

传感器层面

• 良好EMC设计

• 低噪声输出

• 温漂补偿

• 优化磁路结构

PCB层面

• 模拟地与功率地合理规划

• 敏感信号远离开关节点

• 电源充分去耦

• 最小化回流路径

系统层面

• 控制采样时序

• 抑制共模干扰

• 降低杂散磁场影响

• 合理安装位置

只有当三个层面同时优化时。

才能真正发挥电流传感器的抗干扰能力。

结论

电流传感器的抗干扰能力并不是“任何环境下都不会受到干扰”。

它真正代表的是：

在合理设计条件下，能够最大程度降低电磁环境对测量结果的影响。

对于光伏逆变器、储能PCS、电机驱动以及新能源汽车系统而言，决定测量稳定性的从来不只是传感器本身，而是整个电流检测链路。

因此工程上更准确的理解应该是：

抗干扰能力强的电流传感器能够提高系统稳定性，但无法替代合理的磁场布局、PCB设计、电源设计和接地设计。

真正可靠的电流检测，永远是传感器性能与系统设计共同作用的结果。
